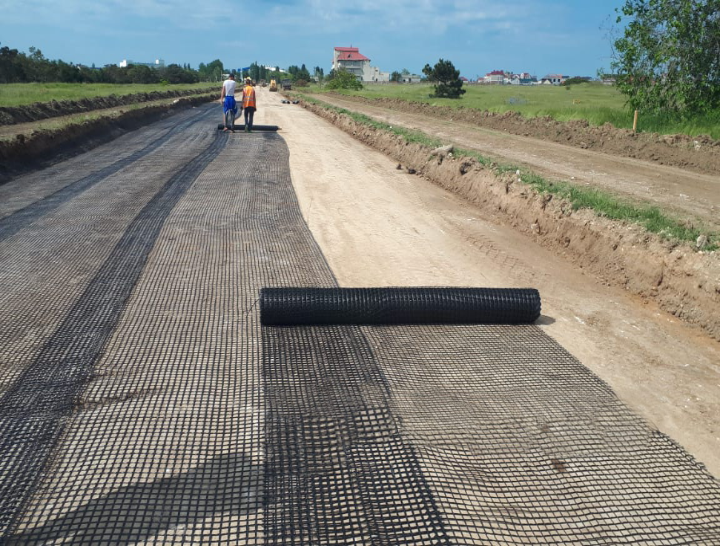

Георешетка Армдор ПС

Описание

Георешетка (определение) – плоский рулонный материал сетчатой структуры, образованной эластичными рёбрами из высокопрочных пучков нитей, скреплёнными в узлах прошивочной нитью, переплетением, склеиванием, сплавлением или иным способом, с образованием ячеек, размеры которых больше образующих сетку рёбер, обработанный специальными составами для улучшения свойств и повышения их стабильности.

ОПИСАНИЕ ТЕХНОЛОГИИ И ОБЩИЕ ХАРАКТЕРИСТИКИ:

Георешетки " АРМДОР ПС-50 ", " АРМДОР ПС-70 ", " АРМДОР ПС-100 ", " АРМДОР ПС-120 ", АРМДОР ПС- 200 получают из полиэфирных нитей, расположенных в продольном и поперечном направлении и скрепленных между собой. Принцип скрепления сетки - склеивание в момент пропитки высокопрочным полимерным составом.

Георешетки «АРМДОР® ПС» изготавливают из малотоксичных компонентов с пониженной горючестью. Поэтому их применение не требует особых предостережений. Токсичных веществ готовая продукция не выделяет.

Технические характеристики

Георешётка полиэфирная торговой марки "АРМДОР® ПСК" изготавливаются по СТО 70950163-003-2015 "Георешетка полиэфирная "АРМДОР® ПС. Технические условия".

Физико-механические свойства геосинтетических материалов, применяемых для армирования нижних слоев основания дорожной одежды должны удовлетворять техническим требованиям по ГОСТ Р 56338-2015 «Дороги автомобильные общего пользования. Материалы геосинтетические для армирования нижних слоев основания дорожной одежды»:

Физико-механические свойства геосинтетических материалов, применяемых для армирования асфальтобетонов должны удовлетворять техническим требованиям по ГОСТ Р 55029-2020 «Дороги автомобильные общего пользования. Материалы геосинтетические для армирования асфальтобетонных слоев дорожной одежды. Технические требования».

При использовании композиционной георешётки для армирования верхнего слоя асфальтобетонных покрытий на автомобильных дорогах 1 технической категории (по ГОСТ Р 52398-2005), а также дорогах в 1 дорожно-климатической зоне рекомендуется отдавать предпочтение геосинтетическим материалам с более высокими прочностными характеристиками (например АРМДОР® ПСК - 70, АРМДОР® ПСК -100 кН/м).

Георешетка полиэфирная АРМДОР ПС. Таблица технических характеристики

Наименование:	Метод испытания	Значения	Норма по ГОСТ Р 55029 -2020	АРМДОР ПС - 50	АРМДОР ПС - 70	АРМДОР ПС - 100	АРМДОР ПС - 120	АРМДОР ПС - 200
Материал	-	-	-	полиэфир	полиэфир	полиэфир	полиэфир	полиэфир
Поверхностная плотность	ГОСТ Р 6943.16-94	гр/м2	-	225±30	320±40	450±50	540±60	900±60
Прочность при растяжении в продольном, в поперечном направлении	ГОСТ Р 55030-2012	кН/м	не менее 40*40	50*50	70*70	100*100	120*120	200*200
Относительное удлинение при максимальной нагрузке, в продольном направлении, в поперечном направлении	ГОСТ Р 55030-2012	%	не более 13*13	4*4	4*4	4*4	4*4	4*4
Стойкость к агрессивным средам	ГОСТ Р 55035-2012	%	не менее 80	95	95	95	95	95
Устойчивость к ультрафиолетовому излучению	ГОСТ Р 55031-2012	%	не менее 90	95	95	95	95	95
Устойчивость к многократному замораживанию и оттаиванию	ГОСТ Р 55032-2012	%	не менее 90	95	95	95	95	95
Определение гибкости при отрицательных температурах	ГОСТ Р 55033-2012	нет	без дефектов	без дефектов	без дефектов	без дефектов	без дефектов	без дефектов
Метод определения теплостойкости	ГОСТ Р 55034-2012	%	не менее 90	90	90	90	90	90
Размер ячеек	-	мм	-	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50
Ширина рулона	-	см	-	120, 240	120, 240	120, 240	120, 240	120, 240
Длина рулона	-	м	-	75	50,75	50	50	50

Структура условного обозначения георешетки «АРМДОР ® ПС» включает

обозначение наименования продукции («Георешетка»);

обозначение марки («АРМДОР® ПС»);

номинальная разрывная нагрузка в продольном направлении;

размер ячеек;

ширина рулона;

обозначение настоящего стандарта;

Структура условного обозначения георешетки «АРМДОР® ПС» включает:

Георешетка

а)

АРМДОР ® ПС

б)

в)

г)

240

д)

СТО 70950163-003-2015

е)

а) - наименование продукции; б) - марка материала; в) - номинальная разрывная нагрузка кН/м; г) - размер ячеек, мм; д) - ширина рулона, см; е) - номер стандарта организации;

Пример условного обозначения:

Георешетка с номинальной прочностью при растяжении 50 кН/м, размером ячеек 50 х 50 мм и шириной рулона 240 см «АРМДОР® ПС 50 / 50 / 240, СТО 70950163-003–2015»

Геокомпозит с номинальной прочностью при растяжении 50 кH/м, размером ячеек 50 х 50 мм и шириной рулона 240 см «АРМДОР® ПСК - 50 / 50 / 240, СТО 70950163-003–2015»

Сертификаты

Геосетки и геокомпозиты АРМДОР ПС сертифицированы в системе Госстандарта России и соответствуют требованиям Национальных стандартам РФ.

Сертификат соответствия ГОСТ Р № РОСС RU.АД78.Н00088 на георешетку полиэфирную торговой марки "АРМДОР ПС"

Сертификат менеджмента качества ГОСТ Р ИСО 9001-2008

*** Всю техническую документацию на продукцию Вы сможете получить, прислав нам заявку на фирменном бланке организации, или связаться с менеджерами нашей компании.
